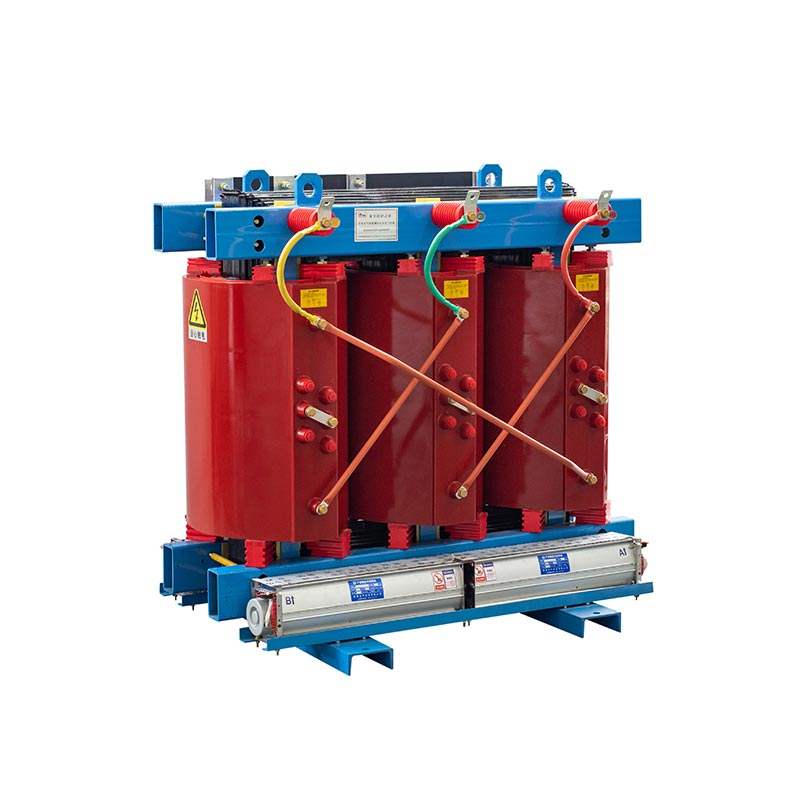

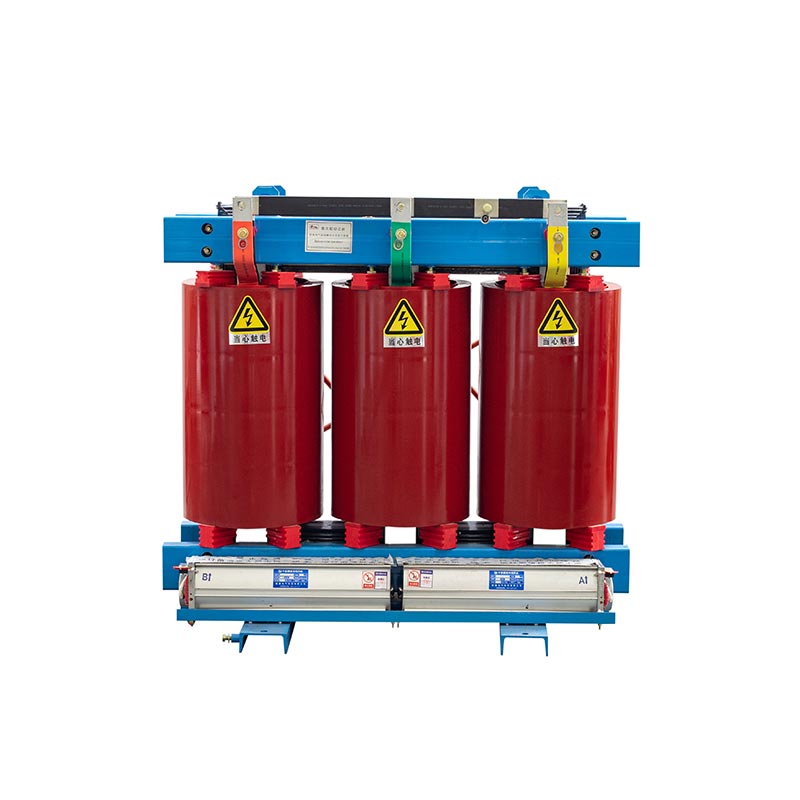

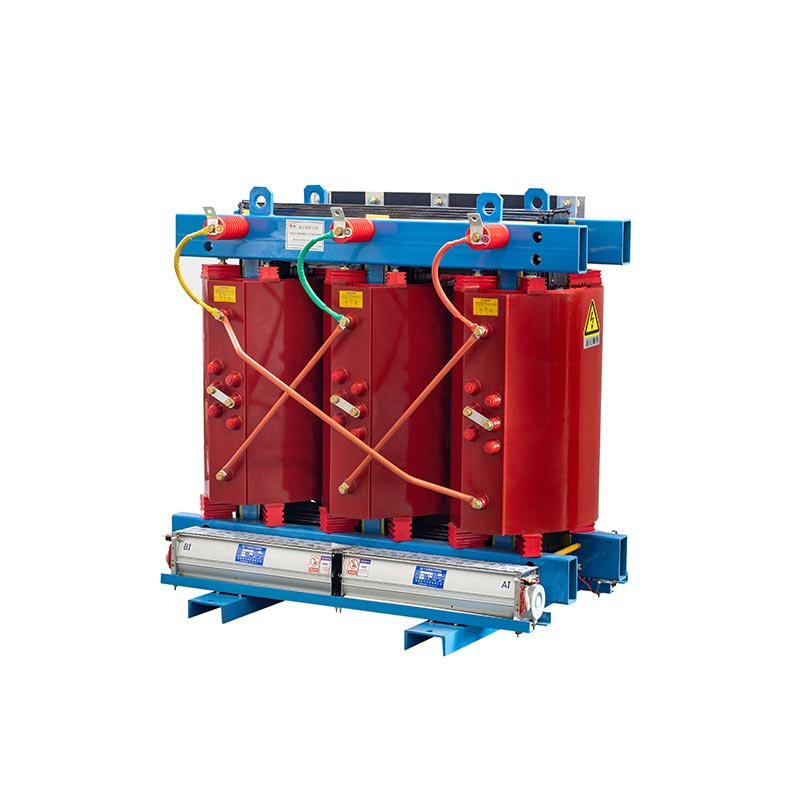

Μετασχηματιστής διανομής χυτού ξηρού τύπου εποξειδικής ρητίνης

Κύρια χαρακτηριστικά

Λόγω των μοναδικών δομικών χαρακτηριστικών και των εξαιρετικών μονωτικών υλικών, οι μετασχηματιστές διανομής ξηρού τύπου χυτού εποξειδικής ρητίνης διαθέτουν τα ακόλουθα αξιοσημείωτα πλεονεκτήματα.
Χωρίς λάδια, επιβραδυντικό φλόγας, πυρίμαχο: Το εσωτερικό δεν περιέχει μονωτικό λάδι. Χρησιμοποιεί στερεά μονωτικά υλικά όπως η εποξειδική ρητίνη, που εξαλείφουν ουσιαστικά τους κινδύνους πυρκαγιάς, έκρηξης και λαδιού διαρροή.
Περιβαλλοντική ασφάλεια: Χωρίς τοξικές ουσίες. Ακόμα κι αν καταστραφεί, δεν θα μολύνει το περιβάλλον.
Η συντήρηση είναι απλή: Σε αντίθεση με τους μετασχηματιστές που βυθίζονται στο λάδι, δεν χρειάζεται να ελέγχετε τακτικά τους επίπεδο και ποιότητα λαδιού. Ο φόρτος εργασίας συντήρησης είναι μικρός.
Ευέλικτη εγκατάσταση: Έχει χαμηλές απαιτήσεις για βάση εγκατάστασης και μπορεί να τοποθετηθεί σε το κέντρο φόρτωσης, μειώνοντας έτσι τις απώλειες γραμμής.
Ανθεκτικό στην υγρασία και τη βρωμιά: Οι περιελίξεις που έχουν υποστεί ειδική επεξεργασία κατέχουν εξαιρετικές ιδιότητες αντοχής στην υγρασία και στη διάβρωση.

Με βάση αυτά τα χαρακτηριστικά, τα σενάρια εφαρμογής μετασχηματιστών διανομής ξηρού τύπου χυτευμένης εποξικής ρητίνης είναι επίσης πολύ εκτεταμένο.

Εφαρμογή

Εμπορικά και πολιτικά κτίρια: Πολυώροφα κτίρια, εμπορικά κέντρα, νοσοκομεία, σχολεία, δεδομένα κέντρα κλπ.
Δημόσιες συγκοινωνίες και υποδομές: Αεροδρόμια, αποβάθρες, σταθμοί μετρό, πλατφόρμες πετρελαίου, κ.λπ.
Βιομηχανικές εγκαταστάσεις: Συνεργεία εργοστασίων, εξοπλισμός μηχανημάτων CNC κ.λπ. σε χώρους με υψηλή φωτιά απαιτήσεις πρόληψης.
Νέα ενεργειακά πεδία: Ηλιακή ενέργεια, αιολική ενέργεια κ.λπ. συστήματα πράσινης ενέργειας

Τυπική προδιαγραφή

1. Εφαρμοστέες προδιαγραφές: IEC 60076 / IEEE
2. Ονομαστική χωρητικότητα: έως 4000 KVA
3. Πρωτεύουσα τάση: έως 35kV
4. Δευτερεύουσα τάση: 380/400/415V ή προσαρμοσμένη
5. Υλικά περιέλιξης: Χαλκός/Αλουμίνιο
6. Αύξηση θερμοκρασίας: 90 -100℃ ή προσαρμοσμένη
7. Μέθοδος ψύξης: ONAN8. Συχνότητα: 50Hz/60Hz
9. Τάση βρύσης: ±5% / ±2x2,5% ή προσαρμοσμένη
10. ομάδα διανυσμάτων: Dyn11 / Yyn0 / Yd11

Κατηγορία μόνωσης

Ο μετασχηματιστής διανομής χυτού ξηρού τύπου εποξειδικής ρητίνης έχει τρεις γενικές κατηγορίες μόνωσης. Το κύριο χαρακτηριστικό του Η μόνωση είναι να παρέχει διηλεκτρική αντοχή και να αντέχει ορισμένα θερμικά όρια. Οι κατηγορίες μόνωσης είναι

Ευρωπαϊκό Πρότυπο (IEC 60076):

Κατηγορία Α: Μέγιστη θερμοκρασία περιέλιξης 105°C.
Κατηγορία Ε: Μέγιστη θερμοκρασία περιέλιξης 120°C.
Κατηγορία Β: Μέγιστη θερμοκρασία περιέλιξης 130°C.
Κατηγορία F: Μέγιστη θερμοκρασία περιέλιξης 155°C.
Κατηγορία H: Μέγιστη θερμοκρασία περιέλιξης 180°C.
Κατηγορία C: Μέγιστη θερμοκρασία περιέλιξης 220°C.

Αμερικανικό Πρότυπο (ANSI/IEEE C57.12.01):

Κλάση 105: Μέγιστη θερμοκρασία περιέλιξης 105°C.
Κλάση 150: Μέγιστη θερμοκρασία περιέλιξης 150°C.
Κλάση 220: Μέγιστη θερμοκρασία περιέλιξης 220°C.

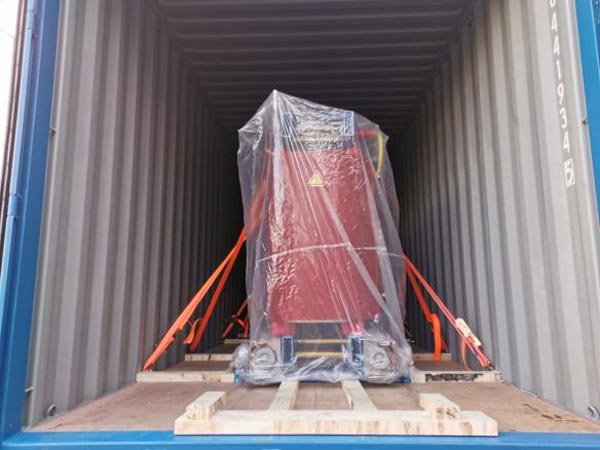

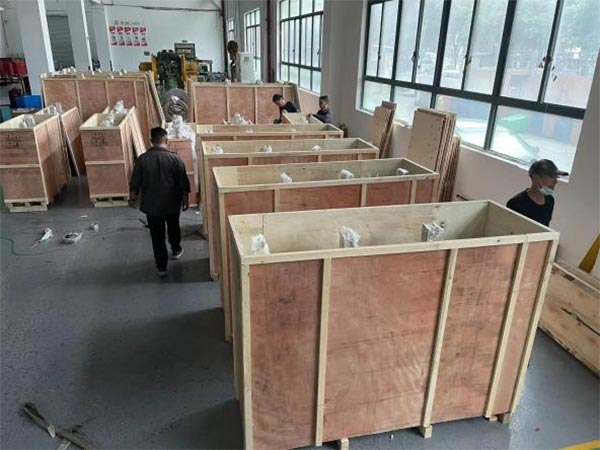

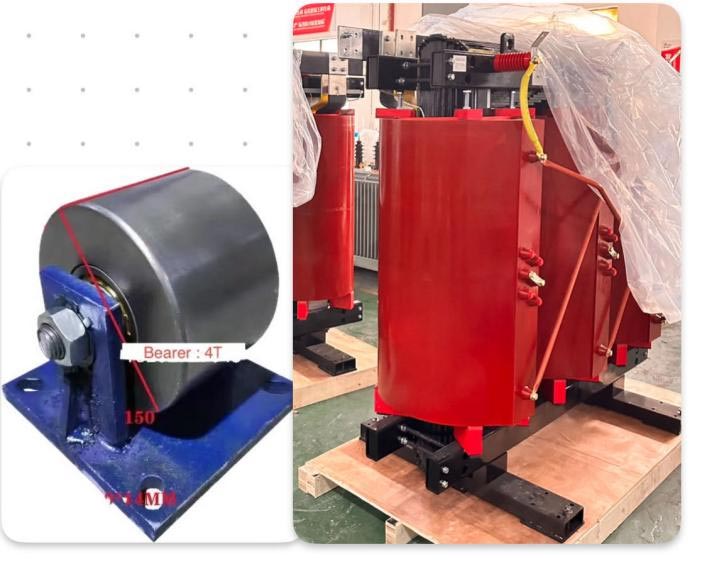

Μέθοδος συσκευασίας

Δώστε τις παρακάτω πληροφορίες και θα είμαστε σε θέση να προσφέρουμε καλύτερες υπηρεσίες.

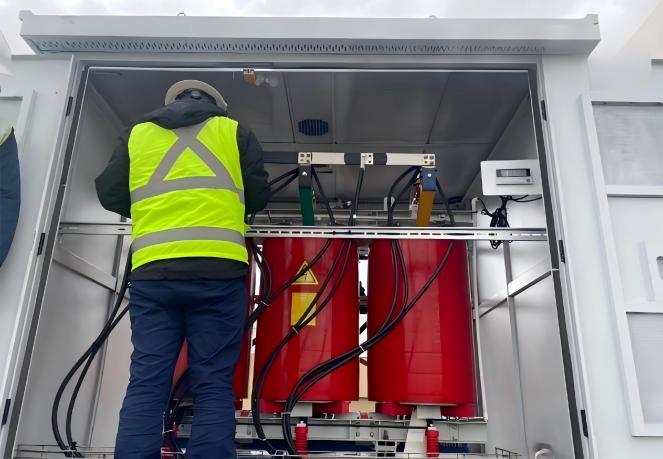

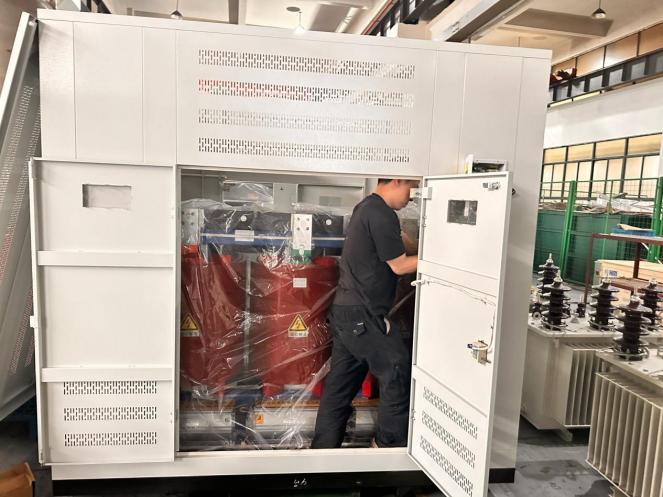

Σενάρια εφαρμογής προϊόντων

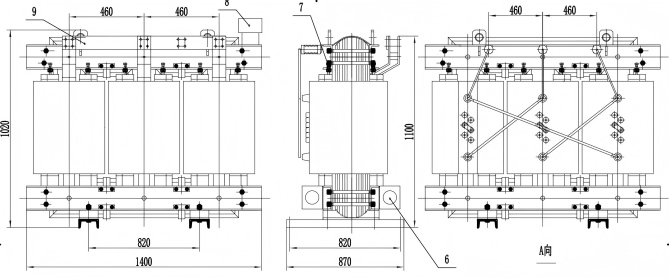

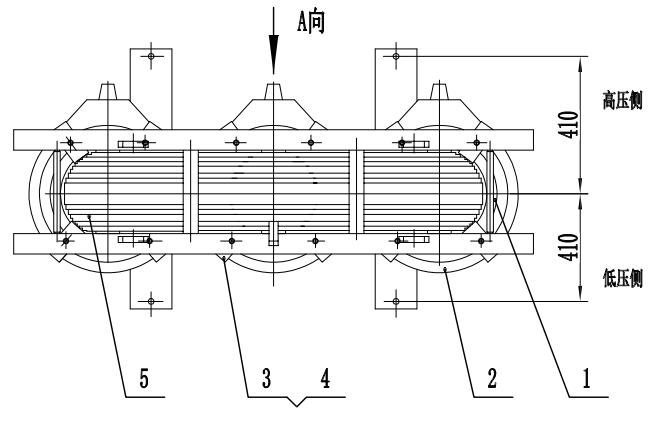

Τεχνικές παράμετροι προϊόντος

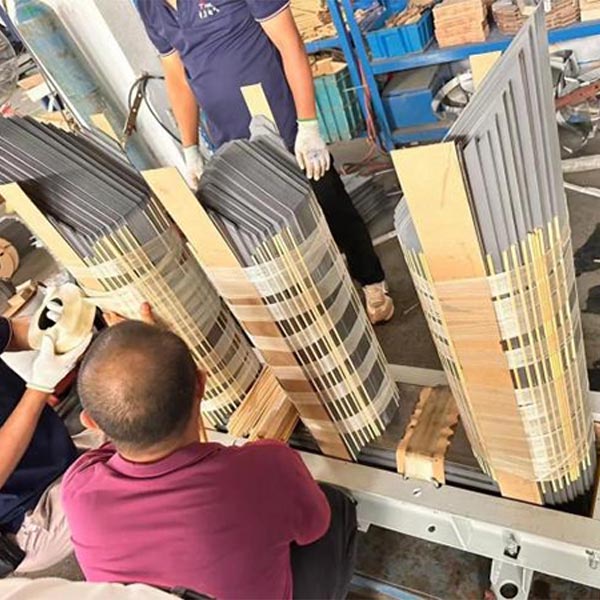

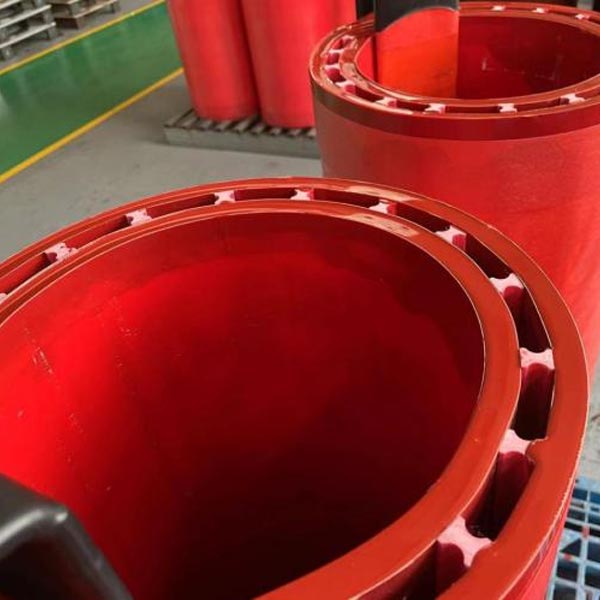

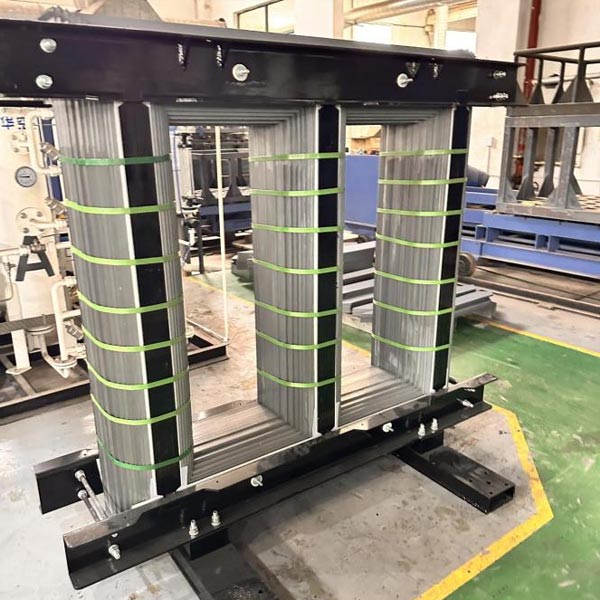

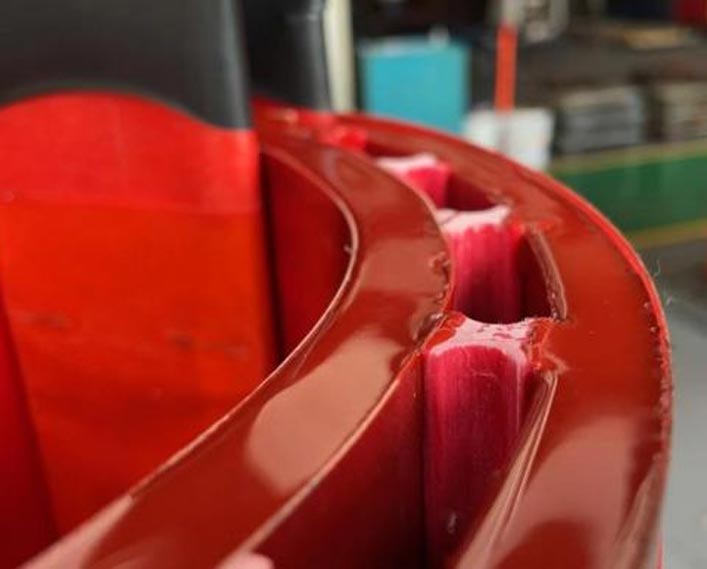

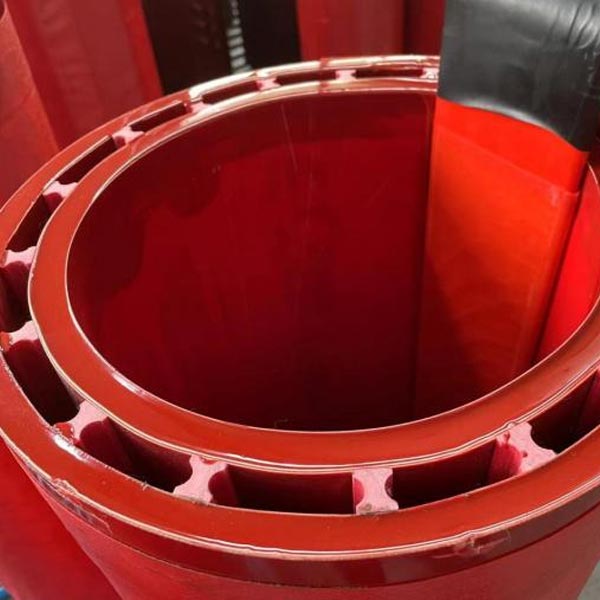

Παραγωγή

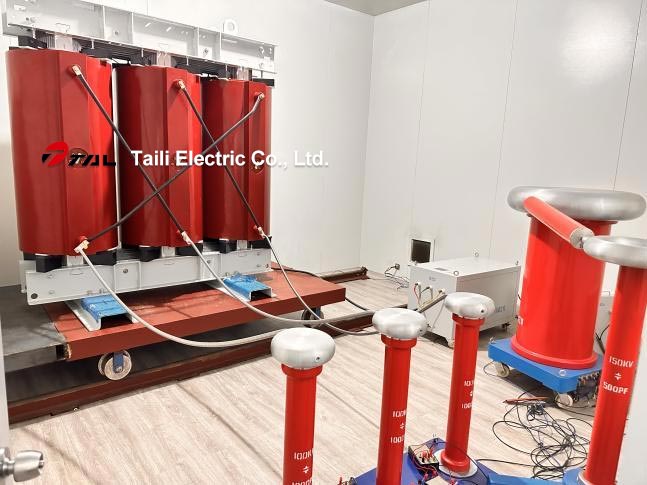

Δοκιμή

Τεστ ρουτίνας:

· Μέτρηση λόγου τάσης και έλεγχος μετατόπισης φάσης
· Δοκιμή αντίστασης μόνωσης
· Μέτρηση αντίστασης περιέλιξης
· Δοκιμή αντοχής τάσης
· Προκαλέστε δοκιμή αντοχής σε υπερβολική τάση
· Μέτρηση απωλειών χωρίς φορτίο και ρεύμα διέγερσης
· Μέτρηση σύνθετης αντίστασης βραχυκυκλώματος και απώλειας φορτίου
· Μέτρηση λόγου τάσης και έλεγχος μετατόπισης φάσης
· Δοκιμή αντίστασης μόνωσης
· Μέτρηση αντίστασης περιέλιξης
· Δοκιμή αντοχής τάσης
· Προκαλέστε δοκιμή αντοχής σε υπερβολική τάση
· Μέτρηση απωλειών χωρίς φορτίο και ρεύμα διέγερσης
· Μέτρηση σύνθετης αντίστασης βραχυκυκλώματος και απώλειας φορτίου

Δοκιμές τύπου

· Δοκιμή παλμών φωτισμού
· Δοκιμή αύξησης θερμοκρασίας
