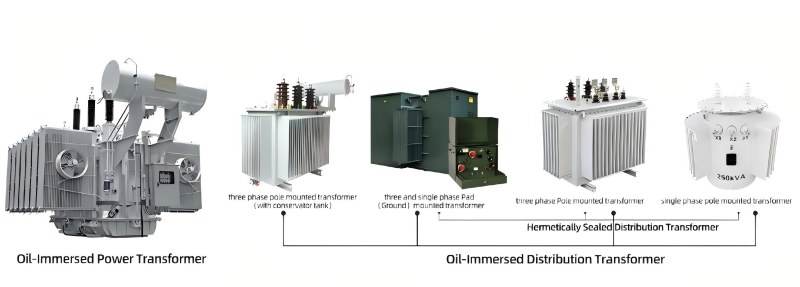

Μετασχηματιστής τύπου βυθισμένου σε λάδι

Η TAILI είναι ένας κατασκευαστής και προμηθευτής μετασχηματιστών τύπου βυθισμένου στο λάδι. Τα προϊόντα μας είναιμετασχηματιστές ισχύοςστο οποίο ο πυρήνας και οι περιελίξεις του σιδήρου (πηνία) βυθίζονται πλήρως σε ειδικά διαμορφωμένο μονωτικό λάδι (έλαιο μετασχηματισμού), με το λάδι να χρησιμεύει ως κύριο μέσο μόνωσης και ψύξης.

Κύρια δομικά στοιχεία:

1. Σώμα μετασχηματιστή

Πυρήνας: Μια μαγνητική διαδρομή που σχηματίζεται από τη στοίβαξη φύλλων από χάλυβα πυριτίου, γειωμένα.

Περιέλιξη: Πηνία υψηλής και χαμηλής τάσης από σύρματα χαλκού ή αλουμινίου, το βασικό συστατικό για την παραγωγή ηλεκτρομαγνητικής μετατροπής.

2. Δεξαμενή λαδιού και μονωτικό λάδι

Δεξαμενή λαδιού: Συγκολλημένη με χαλύβδινες πλάκες, ικανή να συγκρατεί το σώμα του μετασχηματιστή και μονωτικό λάδι, που απαιτεί σφράγιση.

Μονωτικό λάδι: Συνήθως ορυκτέλαιο. Παρέχει λειτουργίες μόνωσης, απαγωγής θερμότητας και κατάσβεσης τόξων.

3. Σύστημα ψύξης

Με βάση τη φυσική μεταφορά του λαδιού ή την εξαναγκασμένη κυκλοφορία, η θερμότητα μεταφέρεται από το εσωτερικό στις συσκευές απαγωγής θερμότητας στη δεξαμενή λαδιού.

Συνήθεις μέθοδοι ψύξης:

· ONAN (αυτοψύξη βυθισμένη στο λάδι): Απαγωγή θερμότητας μέσω φυσικής μεταφοράς λαδιού και αέρα (τοιχώματα κουτιού ή πτερύγια απαγωγής θερμότητας). Κατάλληλο για μετασχηματιστές μικρού και μεσαίου μεγέθους.

· ONAF (αερόψυξη βυθισμένη στο λάδι): Εγκαταστήστε ανεμιστήρες στις συσκευές απαγωγής θερμότητας για να εξαναγκάσετε την ψύξη του αέρα. Αυξάνει τη χωρητικότητα.

· OFAF (ισχυρή αερόψυξη λαδιού): Χρησιμοποιήστε αντλίες λαδιού για να εξαναγκάσετε την κυκλοφορία του λαδιού και να ενισχύσετε την εξαναγκασμένη ψύξη του αέρα. Χρησιμοποιείται για μεγάλους μετασχηματιστές.

· OFWF (ισχυρή υδρόψυξη λαδιού): Χρησιμοποιήστε αντλίες λαδιού για να εξαναγκάσετε την κυκλοφορία του λαδιού και να ψύξετε το καυτό λάδι μέσω ψύκτη νερού. Σφυρηλατημένοι μετασχηματιστές ή χώροι με επαρκή παροχή νερού.

4. Σύστημα προστασίας και παρακολούθησης:

· Δεξαμενή λαδιού (μαξιλάρι λαδιού): Ρυθμίζει τον όγκο του λαδιού ανάλογα με τις αλλαγές θερμοκρασίας, μειώνει την περιοχή επαφής λαδιού και αέρα και καθυστερεί τη γήρανση του λαδιού.

· Απορροφητή (αναπνοή): Περιέχει silica gel, απορροφώντας την υγρασία από τον αέρα που εισέρχεται στη δεξαμενή λαδιού.

· Ρελέ αερίου (ρελέ αερίου): Τοποθετείται στο σωλήνα λαδιού, όταν εμφανίζεται ένα μικρό σφάλμα εσωτερικά ή ένα σοβαρό σφάλμα προκαλεί διόγκωση ροής λαδιού, στέλνει ένα σήμα ή σβήνει. Η πιο σημαντική μη ηλεκτρική προστασία.

· Αντιεκρηκτικός σωλήνας (βαλβίδα εκτόνωσης πίεσης): Όταν η εσωτερική πίεση αυξάνεται απότομα, σπάει την αντιεκρηκτική μεμβράνη ή ανοίγει τη βαλβίδα για να απελευθερώσει την πίεση, εμποδίζοντας την έκρηξη της δεξαμενής λαδιού.

· Θερμόμετρο: Παρακολουθεί την ανώτερη θερμοκρασία λαδιού.

· Ένδειξη στάθμης λαδιού: Υποδεικνύει τη στάθμη λαδιού στο δοχείο λαδιού.

Σε σύγκριση με τους μετασχηματιστές ξηρού τύπου, τα πλεονεκτήματα των μετασχηματιστών βυθισμένου στο λάδι είναι:

1. Μεγαλύτερη χωρητικότητα και υψηλότερο επίπεδο τάσης

2. Υψηλή απόδοση απαγωγής θερμότητας και ισχυρή ικανότητα υπερφόρτωσης

3. Μεγάλη διάρκεια ζωής μόνωσης και υψηλή αξιοπιστία

4. Καλή οικονομική απόδοση

5. Σχετικά χαμηλότερο επίπεδο θορύβου

6. Ώριμη τεχνολογία συντήρησης

Πότε να επιλέξετε μετασχηματιστή βυθισμένου σε λάδι;

1. Επίπεδο υψηλής τάσης (πάνω από 35kV).

2. Απαίτηση μεγάλης χωρητικότητας (πάνω από 2000kVA).

3. Τοποθετείται σε εξωτερικό χώρο ή σε ανεξάρτητουποσταθμούς, με καλές συνθήκες πυρομόνωσης.

4. Ευαίσθητο στο αρχικό κόστος επένδυσης και με επαρκείς δυνατότητες λειτουργίας και συντήρησης.

5. Σενάρια εξωτερικού χώρου με αυστηρές απαιτήσεις για θόρυβο λειτουργίας.
