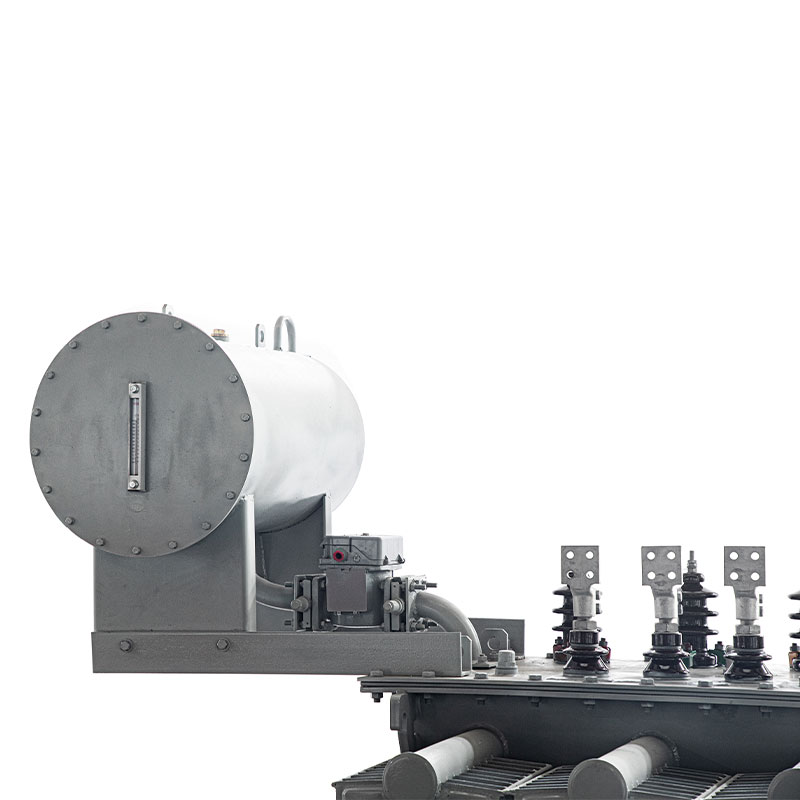

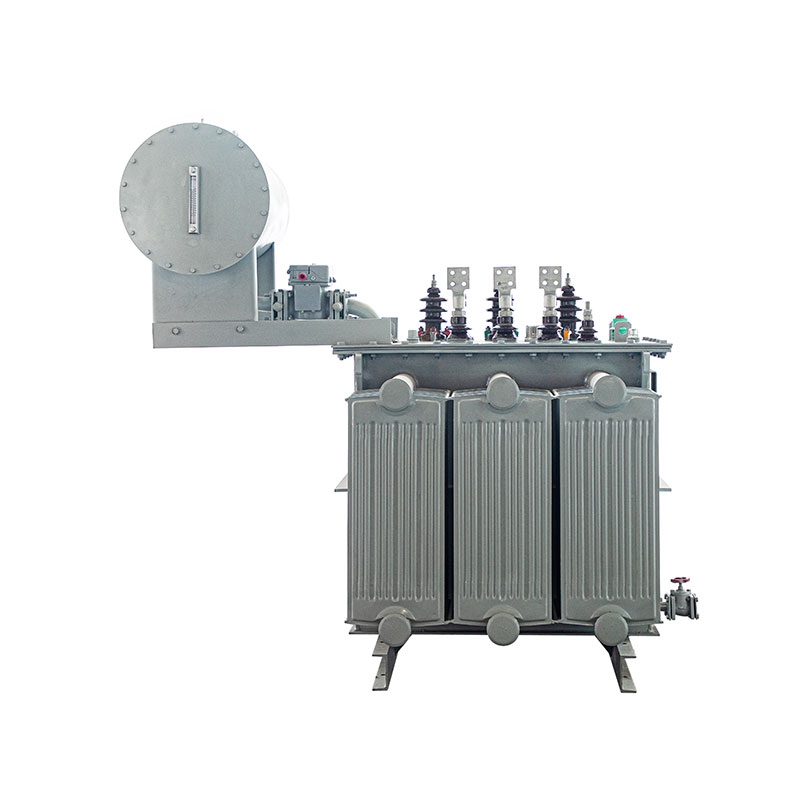

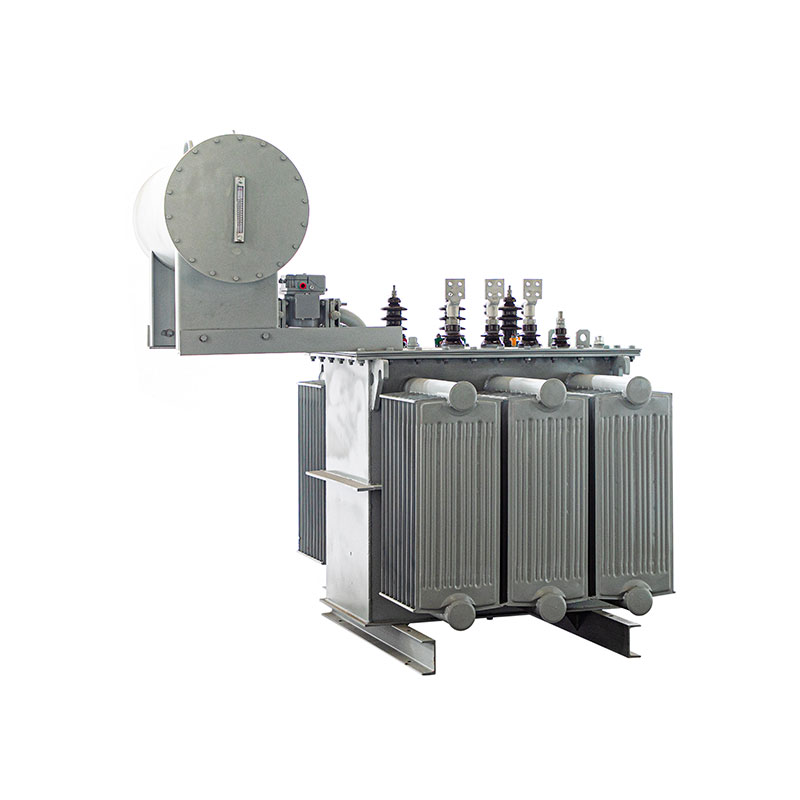

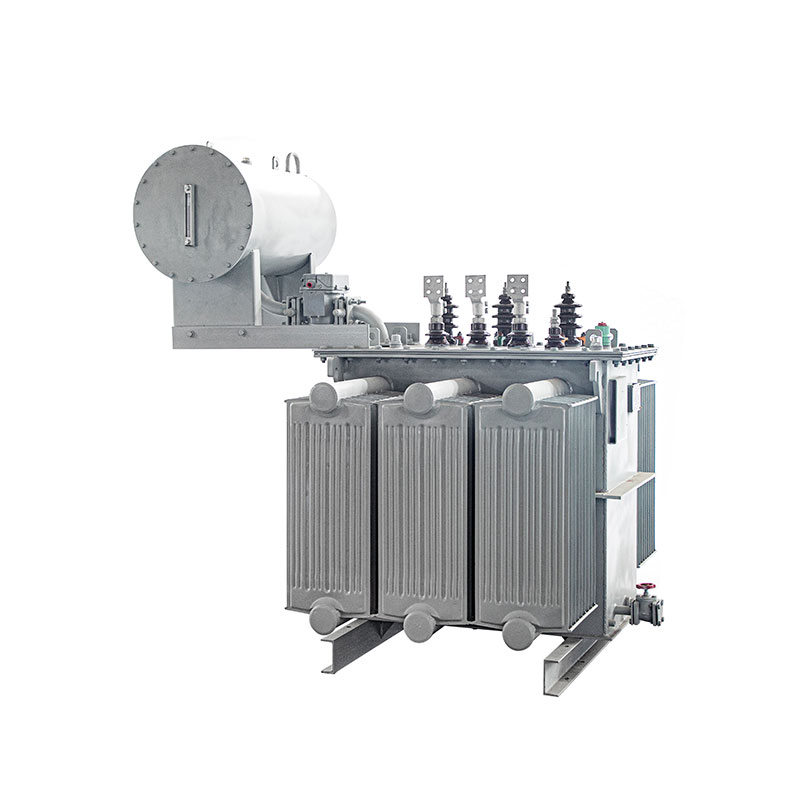

Τριφασικός μετασχηματιστής ισχύος βυθισμένου τύπου λαδιού

Εάν αναζητάτε έναν αξιόπιστο προμηθευτή Τριφασικού Μετασχηματιστή Ισχύος Βυθισμένου Τύπου Λαδιού και θέλετε να αναπτύξετε μακροπρόθεσμη συνεργασία, επιλέξτε την TAILI, καθώς έχουμε πλούσια εμπειρία και μπορούμε να προσφέρουμε προηγμένα προϊόντα μαζί με ολοκληρωμένες υπηρεσίες.

Τυπική προδιαγραφή

1. Εφαρμοστέες προδιαγραφές: IEC 60076 / IEEE

2. Ονομαστική χωρητικότητα: έως 3150 kVA

3. Πρωτεύουσα τάση: έως 66kV

4. Δευτερεύουσα τάση: 0,4/6,3/10,5/35kV ή προσαρμοσμένη

5, Υλικά περιέλιξης: Χαλκός/Αλουμίνιο

6.Αύξηση θερμοκρασίας: 65 °C

7. Μέθοδος ψύξης: ONAN/ONAF

8.Συχνότητα: 50Hz/60Hz

9. Τάση βρύσης: ±2x2,5% / ±3x2,5% / ±8x1,5% ή προσαρμοσμένη

10.διανυσματική ομάδα: Yd11 / YNd11 / Dyn11 / YN

Βίντεο

Δώστε τις παρακάτω πληροφορίες και θα είμαστε σε θέση να προσφέρουμε καλύτερες υπηρεσίες.

Η συντήρηση μετασχηματιστών ισχύος 3 φάσεων βυθισμένου σε λάδι είναι μια συστηματική εργασία, με στόχο τη διασφάλιση της ασφαλούς, αξιόπιστης και αποτελεσματική λειτουργία των μετασχηματιστών και να παρατείνει τη διάρκεια ζωής τους.

Καθημερινή επιθεώρηση και παρακολούθηση

1. Έλεγχος στάθμης λαδιού

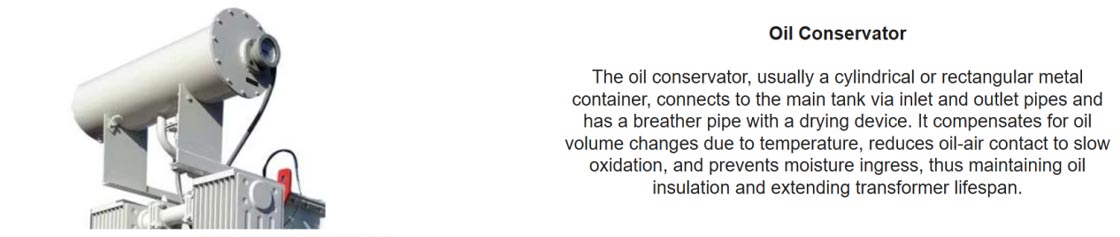

Ελέγξτε εάν η στάθμη λαδιού του σώματος του μετασχηματιστή και της δεξαμενής λαδιού (δεξαμενή λαδιού) είναι εντός του προτύπου εύρος κλίμακας θερμοκρασίας.

Ανωμαλίες και χειρισμός:

Υπερβολική στάθμη λαδιού: Αυτό μπορεί να οφείλεται σε εσωτερικά σφάλματα που παράγουν αέριο ή σε υψηλή περιβαλλοντική θερμοκρασία που προκαλούν λάδι επέκταση. Ελέγξτε εάν η αναπνοή είναι μπλοκαρισμένη και αναλύστε την αιτία.

Ανεπαρκής στάθμη λαδιού: Αυτό μπορεί να οφείλεται σε διαρροή λαδιού ή μη φυσιολογικά εσωτερικά σφάλματα. Εντοπίστε αμέσως και αντιμετωπίστε το σημείο διαρροής και συμπληρώστε αμέσως πιστοποιημένο μονωτικό λάδι της ίδιας μάρκας και μοντέλου.

2.  Επιθεώρηση θερμοκρασίας λαδιού

Παρακολουθήστε τον δείκτη θερμοκρασίας και ελέγξτε εάν η ανώτερη θερμοκρασία λαδιού είναι κανονική (γενικά δεν υπερβαίνει 85℃), και συγκρίνετε το με ιστορικά δεδομένα λειτουργίας.

Ανωμαλίες και χειρισμός: Εάν η θερμοκρασία λαδιού αυξάνεται ασυνήθιστα, μπορεί να οφείλεται σε υπερφόρτωση, συσκευή ψύξης αστοχία, εσωτερική υπερθέρμανση (όπως κακή επαφή του πυρήνα του σιδήρου, της περιέλιξης ή του εναλλάκτη βρύσης) κ.λπ. Η αιτία πρέπει να είναι ταυτοποιηθεί και αντιμετωπιστεί αμέσως.

3. Έλεγχος διαρροής λαδιού

Επιθεωρήστε προσεκτικά όλες τις επιφάνειες στεγανοποίησης, τις συγκολλήσεις, τους δακτυλίους, τις βαλβίδες, τα ρελέ αερίου και άλλα μέρη του μετασχηματιστή για τυχόν ίχνη διαρροής λαδιού.

Θεραπεία: Εάν εντοπιστεί διαρροή, θα πρέπει να αντιμετωπιστεί αμέσως. Μικρή διαρροή μπορεί να επιλυθεί με σύσφιξη τα μπουλόνια. Η σοβαρή διαρροή λαδιού απαιτεί διακοπή ρεύματος για αντικατάσταση εξαρτημάτων στεγανοποίησης ή συγκόλληση.

4. Χρώμα και κατάσταση μονωτικού λαδιού

Παρατηρήστε το χρώμα του λαδιού μέσω του μετρητή στάθμης λαδιού.

Κανονικό: Διαφανές, ανοιχτό κίτρινο.

Μη φυσιολογικό: Εάν το χρώμα γίνει πιο σκούρο ή μαύρο, μπορεί να υποδηλώνει φθορά λαδιού ή εσωτερικά σφάλματα, όπως τόξα ή υπερθέρμανση.

5. Επιθεώρηση ήχου (Θορύβου).

Περιεχόμενο: Όταν ο μετασχηματιστής λειτουργεί κανονικά, εκπέμπει έναν ομοιόμορφο ηλεκτρομαγνητικό ήχο "βουητό".

Ανωμαλίες και χειρισμός:

Αυξημένος και ομοιόμορφος ήχος: Αυτό μπορεί να υποδηλώνει υπερφόρτωση ή υπερβολική τάση.

Ανομοιόμορφοι ήχοι κροτάλισμα ή σκάσιμο: Υπάρχει τοπική εκκένωση ή βλάβη μόνωσης στο εσωτερικό.

Ανομοιόμορφος θορυβώδης ήχος: Αυτό μπορεί να οφείλεται σε χαλαρούς συνδετήρες πυρήνα σιδήρου.

Εάν εντοπιστούν μη φυσιολογικοί ήχοι, θα πρέπει να διεξάγεται ενισχυμένη παρακολούθηση. Σε περίπτωση ανάγκης θα πρέπει να διακοπεί το ρεύμα μακριά για έλεγχο.

6. Έλεγχος δακτυλίων

Ελέγξτε εάν οι επιφάνειες των δακτύλων υψηλής και χαμηλής τάσης είναι καθαρές και αναζητήστε τυχόν ρωγμές, ζημιές ή σημάδια εκκένωσης.

Περιποίηση: Εάν οι επιφάνειες είναι βρώμικες, πρέπει να καθαριστούν. Εάν υπάρχουν ρωγμές ή σοβαρές εκκενώσεις, το οι δακτύλιοι πρέπει να αντικατασταθούν.

7. Επιθεώρηση αναπνευστήρα (απορροφητής υγρασίας).

Περιεχόμενο: Ελέγξτε το χρώμα του silica gel. Το ξηρό πυριτικό τζελ είναι μπλε και γίνεται ροζ όταν είναι κορεσμένο με υγρασία.

Διαδικασία: Όταν περισσότερα από τα 2/3 του silica gel γίνει ροζ, θα πρέπει να αντικατασταθεί. Εάν υπάρχει λάδι στο κύπελλο λαδιού, ελέγξτε εάν η στάθμη λαδιού είναι κανονική.

8. Επιθεώρηση συστήματος ψύξης

Περιεχόμενο: Για αερόψυκτους μετασχηματιστές, ελέγξτε εάν οι ανεμιστήρες λειτουργούν κανονικά. για ελαιόψυκτο/ υδρόψυκτο μετασχηματιστές, ελέγξτε τις συνθήκες λειτουργίας των αντλιών λαδιού, των αντλιών νερού, των ανεμιστήρων και για τυχόν διαρροή στους ψύκτες.

Χειρισμός: Αντιμετωπίστε αμέσως τυχόν σφάλματα για να διασφαλίσετε τη σωστή απαγωγή θερμότητας.

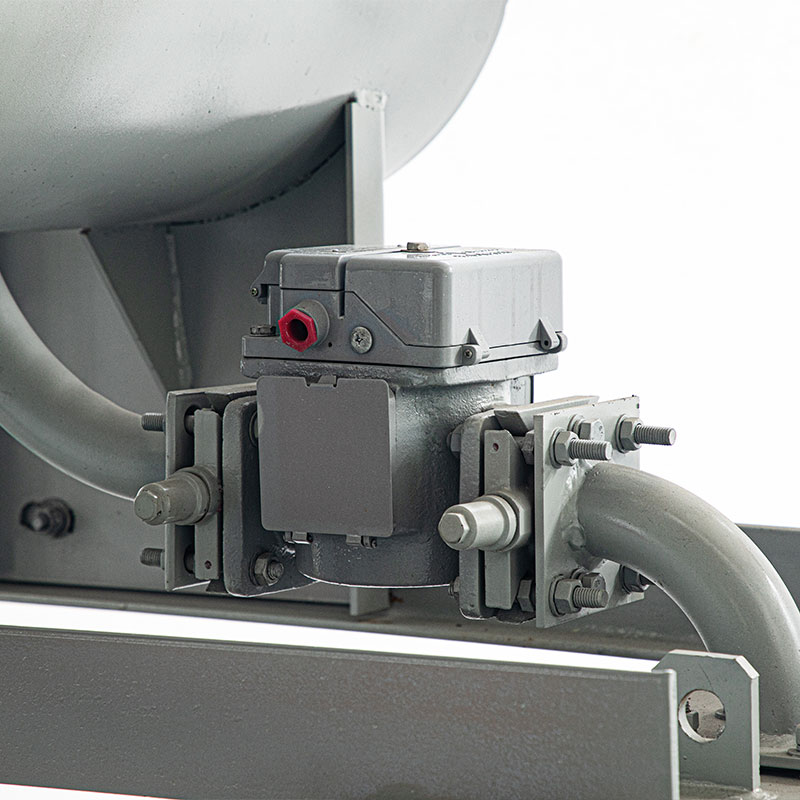

9. Επιθεώρηση ρελέ αερίου

Ελέγξτε εάν υπάρχει συσσώρευση αερίου μέσα στο ρελέ και εάν το παράθυρο παρατήρησης είναι καθαρό.

Επεξεργασία: Εάν υπάρχει μικρή ποσότητα αερίου, θα πρέπει να καταγραφεί και να ληφθεί δείγμα για ανάλυση. αν η ποσότητα του αερίου είναι μεγάλο, το ρελέ θα εκδώσει ένα σήμα ή θα σταματήσει και απαιτείται άμεσος χειρισμός.

10. Επιθεώρηση συσκευής γείωσης

Ελέγξτε εάν το περίβλημα και το καλώδιο γείωσης του ουδέτερου σημείου είναι καλά συνδεδεμένα και απαλλαγμένα από σκουριά.
