Γιατί να επιλέξετε υποσταθμό με ολίσθηση για ηλιακά έργα στη Νότια Αμερική;

Η TAILI Electric ήταν στην πρώτη γραμμή του σχεδιασμού προσαρμοσμένωνυποσταθμός τοποθετημένος σε ολίσθησηλύσεις για διεθνή ηλιακά έργα, με χωρητικότητες που φτάνουν έως και 3.200 kVA. Αυτό το άρθρο διερευνά γιατί αυτός ο σχεδιασμός ανοιχτού πλαισίου ξεπερνά τα παραδοσιακά κλειστά KIOSK και τους συμπαγείς υποσταθμούς, ιδιαίτερα στα απαιτητικά περιβάλλοντα της ερήμου της Νότιας Αμερικής.

Τι είναι ένας υποσταθμός με ολίσθηση;

Ένας υποσταθμός που τοποθετείται σε ολίσθηση είναι μια προκατασκευασμένη μονάδα διανομής ισχύος όπου όλα τα κύρια εξαρτήματα - εξοπλισμός μεταγωγής μέσης τάσης, μετασχηματιστής και πίνακες διανομής χαμηλής τάσης - είναι ενσωματωμένα σε ένα ενιαίο πλαίσιο βάσης από χάλυβα.

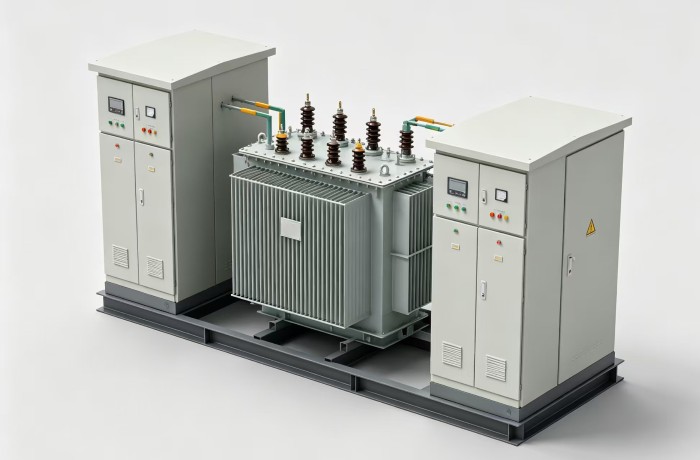

Ο εξατομικευμένος υποσταθμός ολίσθησης της TAILI Electric διαθέτει μια χαρακτηριστική ανοιχτή διαμόρφωση: ο μετασχηματιστής βυθισμένος στο λάδι βρίσκεται εκτεθειμένος στο κέντρο, με ανεξάρτητα ερμάρια υψηλής τάσης και χαμηλής τάσης/δοσομέτρησης και στις δύο πλευρές — όλα τοποθετημένα σε ενιαία χαλύβδινη ολίσθηση.

Αυτή η σχεδιαστική φιλοσοφία έρχεται σε πλήρη αντίθεση με τα κλειστά KIOSK ή τους συμπαγείς υποσταθμούς, όπου όλος ο εξοπλισμός στεγάζεται σε ένα μεταλλικό περίβλημα.

Γιατί το Open-Frame Design; Τρία βασικά πλεονεκτήματα

1. Ανώτερη απαγωγή θερμότητας σε συνθήκες ερήμου

Τα ηλιακά έργα σε όλη τη Νότια Αμερική—από την έρημο Atacama στη Χιλή έως τις πεδιάδες μεγάλου υψομέτρου της Αργεντινής— αντιμετωπίζουν ακραίες θερμοκρασίες και έντονη ηλιακή ακτινοβολία.

Σε έναν υποσταθμό με ολίσθηση, το ψυγείο του μετασχηματιστή εκτίθεται απευθείας στον αέρα του περιβάλλοντος. Αυτή η φυσική ψύξη μεταφοράς προσφέρει:

Δεν απαιτούνται πρόσθετοι ανεμιστήρες ψύξης—εξάλειψη ενός κοινού σημείου αστοχίας Δεν υπάρχει κίνδυνος εσωτερικής υπερθέρμανσης που θα εξαναγκάσει την υποβάθμιση του μετασχηματιστή Βέλτιστη θερμική απόδοση ακόμη και σε συνθήκες αιχμής το μεσημέρι

Αντίθετα, οι κλειστοί υποσταθμοί KIOSK παγιδεύουν θερμότητα μέσα στα μεταλλικά τους περιβλήματα. Σε περιβάλλοντα ερήμου, οι εσωτερικές θερμοκρασίες μπορεί να εκτιναχθούν πολύ πάνω από το περιβάλλον, αναγκάζοντας τους μετασχηματιστές να λειτουργούν με μειωμένη χωρητικότητα - ένας δαπανηρός συμβιβασμός για κάθε ηλιακό πάρκο.

2. Απλοποιημένη Εγκατάσταση και Συντήρηση

Ουποσταθμός τοποθετημένος σε ολίσθησηείναι πλήρως καλωδιωμένο και ελεγμένο στο εργοστάσιο. Η επιτόπια εγκατάσταση απαιτεί μόνο:

Σύνδεση εξωτερικών καλωδίων Τοποθέτηση της μονάδας σε προετοιμασμένη βάση

Ο αρθρωτός, ανοιχτός σχεδιασμός σημαίνει ότι ο μετασχηματιστής και ο διακόπτης παραμένουν ανεξάρτητα προσβάσιμοι. Τα συνεργεία συντήρησης μπορούν να συντηρήσουν μεμονωμένα εξαρτήματα χωρίς να παλέψουν με ογκώδεις πόρτες περιβλήματος ή να αποσυναρμολογήσουν ολόκληρη τη δομή.

3. Ευθυγράμμιση με τα τοπικά πρότυπα δικτύου

Αυτό είναι ίσως το πιο συναρπαστικό πλεονέκτημα: ο υποσταθμός ανοιχτού πλαισίου με ολίσθηση έχει γίνει το de facto πρότυπο για ηλιακά έργα σε όλη τη Νότια Αμερική.

Χώρες συμπεριλαμβανομένων:

χιλή

Περού

Αργεντίνη

Ονδούρα

Βενεζουέλα

...

έχουν υιοθετήσει ευρέως αυτή τη διαμόρφωση για φωτοβολταϊκές εγκαταστάσεις. Οι τοπικές επιχειρήσεις κοινής ωφέλειας και οι φορείς εκμετάλλευσης δικτύου είναι εξοικειωμένοι με τον σχεδιασμό, τα πρωτόκολλα επιθεώρησης και τα κριτήρια αποδοχής. Η επιλογή ενός υποσταθμού με ολίσθηση απλοποιεί σημαντικά την έγκριση σύνδεσης στο δίκτυο

διαδικασία.

Skid Solutions της TAILI Electric: Δύο επιλογές αποστολής

Η παράδοση μεγάλου ηλεκτρικού εξοπλισμού σε απομακρυσμένες τοποθεσίες έργων σε ολόκληρη τη Νότια Αμερική παρουσιάζει μοναδικές υλικοτεχνικές προκλήσεις. Η TAILI Electric προσφέρει δύο διαμορφώσεις αποστολής για αυτήνυποσταθμός τοποθετημένος σε ολίσθηση, το καθένα βελτιστοποιημένο για διαφορετικές κλίμακες έργου και απαιτήσεις logistics.

Επιλογή 1: Ενσωματωμένη ολίσθηση ενός τεμαχίου

Δομή: Το ερμάριο υψηλής τάσης, ο μετασχηματιστής και το ερμάριο χαμηλής τάσης είναι όλα συγκολλημένα σε μια ενιαία βάση από χάλυβα. Όλες οι εσωτερικές καλωδιώσεις έχουν ολοκληρωθεί στο εργοστάσιο.

Πλεονεκτήματα: Ελάχιστες επιτόπιες εργασίες εγκατάστασης—απόθεση, σύνδεση και ενεργοποίηση

Οι σταθερές θέσεις εξοπλισμού εξαλείφουν τον κίνδυνο μετατόπισης εσωτερικών χάλκινων ράβδων ή καλωδίων κατά τη διάρκεια της ωκεάνιας διέλευσης

Υψηλότερη αξιοπιστία για κρίσιμες εφαρμογές

Καταλληλότερο για: Ικανότητες έως 800 kVA

όπου το πλήρες συγκρότημα μπορεί να αποσταλεί ως ενιαία μονάδα.

Θεώρηση: Υψηλότερα έξοδα αποστολής λόγω του μεγαλύτερου συνολικού αποτυπώματος.

Επιλογή 2: Βιδωτή ολίσθηση διαιρεμένου τύπου

Δομή: Η βάση χωρίζεται σε τρία τμήματα—τμήμα υψηλής τάσης, τμήμα μετασχηματιστή και τμήμα χαμηλής τάσης. Ο εξοπλισμός μεταξύ των τμημάτων συνδέεται χρησιμοποιώντας προκατασκευασμένες εύκαμπτες χάλκινες ράβδους ή εύκαμπτα καλώδια.

Οι μονάδες συσκευάζονται χωριστά στο εργοστάσιο και αποστέλλονται σε μεμονωμένα κιβώτια. Επιτόπου, τα τμήματα βιδώνονται μεταξύ τους και οι προκατασκευασμένες εύκαμπτες συνδέσεις συνδυάζονται.

1, Πλεονεκτήματα: Κάθε τμήμα χωράει μέσα σε ένα τυπικό κοντέινερ HQ μήκους 40 ποδιών—δεν απαιτείται αποστολή μεγάλου μεγέθους

2, Σημαντικά μειωμένο κόστος μεταφοράς θαλάσσιων μεταφορών με πιο αξιόπιστο προγραμματισμό σκαφών

3, Δεν απαιτείται υπερμεγέθη άδεια για εγχώριες οδικές μεταφορές στην Κίνα

4, Πιο ευέλικτη τοπική μεταφορά στον τελικό χώρο του έργου

5，Μειωμένος κίνδυνος ζημιάς—τα καλοριφέρ και οι μονωτές πορσελάνης λαμβάνουν ειδική προστατευτική συσκευασία

6, Σημαντική σημείωση: Μόνο η βάση είναι σπασμένη μηχανικά. Όλες οι ηλεκτρικές συνδέσεις χρησιμοποιούν προκατασκευασμένους εύκαμπτους συνδέσμους, ελαχιστοποιώντας την επιτόπια εργασία καλωδίωσης στο απόλυτο ελάχιστο.

Κοινές απαιτήσεις συσκευασίας για όλες τις αποστολές

Ανεξάρτητα από το ποια επιλογή αποστολής έχει επιλεγεί, η TAILI Electric ακολουθεί αυστηρά πρωτόκολλα συσκευασίας:

1, Ολοκληρωμένες αποστολές ολίσθησης: Η βάση πρέπει να είναι συγκολλημένη με τυπική ανύψωση και πρόσδεση εμπορευματοκιβωτίων

σημεία, με χαλύβδινα συρματόσχοινα που ασφαλίζουν τον εξοπλισμό μέσα στο δοχείο

2, Καλοριφέρ μετασχηματιστών και μονωτές πορσελάνης: Λάβετε εξειδικευμένα αντικρουόμενα και

Προστασία από αλάτι-ομίχλη/βροχή για ωκεάνια διέλευση

3, Διακόπτης υψηλής και χαμηλής τάσης: Πλήρως σφραγισμένος σε πλαστικό για αδιαβροχοποίηση και σκόνη

προστασία κατά την αποστολή και την αποθήκευση του χώρου

Σενάρια εφαρμογής

Οι προσαρμοσμένες λύσεις υποσταθμών της TAILI Electric εφαρμόζονται σε διάφορες εφαρμογές: Φωτοβολταϊκά ηλιακά αγροκτήματα (Κύρια εφαρμογή) Η πλειονότητα των μονάδων υποσταθμών της TAILI που τοποθετούνται σε ολίσθηση χρησιμεύουν ως μετασχηματιστές ανόδου για ηλιακές φωτοβολταϊκές εγκαταστάσεις. Οι τυπικές διαμορφώσεις περιλαμβάνουν:

Μεταλλευτικά και Βιομηχανικά Έργα

Πέρα από την ηλιακή ενέργεια, ο υποσταθμός που είναι τοποθετημένος σε ολίσθηση χρησιμοποιείται επίσης ευρέως σε εξορυκτικές εργασίες σε όλη τη Χιλή και το Περού, καθώς και σε γενικές βιομηχανικές εγκαταστάσεις που απαιτούν αξιόπιστη, ταχεία διανομή ισχύος.

Σύναψη

Ο υποσταθμός με ολίσθηση έχει κερδίσει τη θέση του ως η προτιμώμενη λύση για ηλιακά έργα σε ολόκληρη τη Νότια Αμερική μέσω ενός συνδυασμού πρακτικών πλεονεκτημάτων:

1, Ανώτερη απαγωγή θερμότητας σε περιβάλλοντα ερήμου—χωρίς ανεμιστήρες ψύξης, χωρίς υποβάθμιση

2, Βελτιωμένη εγκατάσταση και συντήρηση — εξαρτήματα με καλωδίωση στο εργοστάσιο, ανεξάρτητα προσβάσιμα

3, Ευθυγράμμιση με τα τοπικά πρότυπα δικτύου—ομαλότερες εγκρίσεις, ταχύτερη θέση σε λειτουργία του έργου

4，Ευέλικτες επιλογές αποστολής—μονοκόμματο για μικρότερα έργα, χωριστό τύπο για μεγαλύτερες εγκαταστάσεις με περιορισμούς logistics

Η TAILI Electric φέρνει πολυετή πείρα στο σχεδιασμό και την κατασκευή εξατομικευμένων λύσεων υποσταθμών με ολίσθηση για διεθνείς αγορές. Με χωρητικότητες έως 3.200 kVA και διαμορφώσεις τάσης προσαρμοσμένες στις συγκεκριμένες απαιτήσεις της χώρας, η TAILI παρέχει διανομή ισχύος με το κλειδί στο χέρι που αποδίδει αξιόπιστα στα πιο δύσκολα περιβάλλοντα του κόσμου.

Για το επόμενο ηλιακό σας έργο στη Νότια Αμερική, επιλέξτε τη λύση που εμπιστεύονται οι τοπικές επιχειρήσεις κοινής ωφέλειας — επιλέξτε τηυποσταθμός τοποθετημένος σε ολίσθησηαπό την TAILI Electric.
