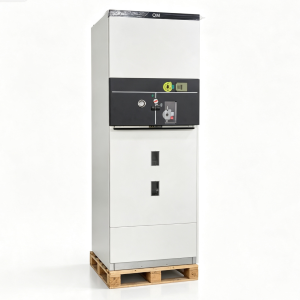

24KV Ημιμονωμένος διακόπτης με μόνωση αερίου (GIS)

Ο ημιμονωμένος διακόπτης TaiLi Electric 24kV (εφεξής "αυτός ο εξοπλισμός διανομής") είναι ένας συμπαγής, μονωμένος με μόνωση SF6, κλειστός με μέταλλο, σχεδιασμένος για συστήματα διανομής ισχύος μέσης τάσης 24 kV. Αυτός ο διακόπτης έχει ονομαστική τάση 24kV, 630A και 50/60Hz και είναι

κατασκευάζονται με αυστηρή συμμόρφωση με τα πρότυπα GB και IEC. Αυτός ο διακόπτης είναι κατάλληλος για κύριες μονάδες δακτυλίου, δευτερεύοντες υποσταθμούς, βιομηχανικές εγκαταστάσεις, εμπορικά κτίρια και έργα ανανεώσιμων πηγών ενέργειας.

Βασικά Χαρακτηριστικά

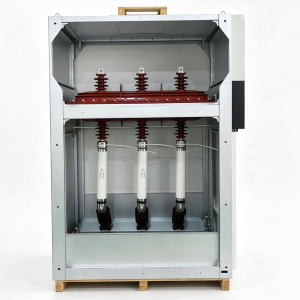

• Πλήρως σφραγισμένη δεξαμενή από ανοξείδωτο χάλυβα – Ο ημιμονωμένος διακόπτης TaiLi Electric 24kV ενσωματώνει μια πλήρως σφραγισμένη δεξαμενή από ανοξείδωτο χάλυβα κατασκευασμένη από πλάκες από ανοξείδωτο χάλυβα πάχους 3–5 mm, συγκολλημένη από ρομποτικές μηχανές συγκόλλησης για να εξασφαλίσει ελάχιστη παραμόρφωση και εξαιρετική αεροστεγανότητα. Όλα τα ενεργά μέρη και οι συσκευές μεταγωγής του ημιμονωμένου εξοπλισμού διανομής TaiLi Electric 24kV περικλείονται μέσα σε αυτή τη δεξαμενή, η οποία είναι γεμάτη με αέριο SF6 τόσο ως μονωτικό όσο και ως μέσο σβέσης τόξου. Αυτός ο σχεδιασμός διασφαλίζει ότι ο ημιμονωμένος διακόπτης TaiLi Electric 24kV παραμένει ανεπηρέαστος από εξωτερικές περιβαλλοντικές συνθήκες, όπως υγρασία, σκόνη και μόλυνση.
• Υψηλό επίπεδο προστασίας – Η σφραγισμένη δεξαμενή του ημιμονωμένου εξοπλισμού διανομής TaiLi Electric 24kV επιτυγχάνει βαθμό προστασίας IP67, επιτρέποντας σε αυτόν τον εξοπλισμό να λειτουργεί αξιόπιστα ακόμη και υπό συνθήκες προσωρινής εμβάπτισης στο νερό. Το εξωτερικό περίβλημα του ημιμονωμένου εξοπλισμού διανομής TaiLi Electric 24kV έχει βαθμολογία IP4X.
• Διακόπτης διακοπής φορτίου τριών θέσεων – Ο ημιμονωμένος διακόπτης TaiLi Electric 24kV είναι εξοπλισμένος με διακόπτη διακοπής φορτίου τριών θέσεων (κλειστός/ανοιχτός/γειωμένος) συγκολλημένος μέσα στη δεξαμενή από ανοξείδωτο χάλυβα γεμάτη SF6. Ο μηχανισμός μεταγωγής του ημιμονωτικού συστήματος διανομής TaiLi Electric 24kV διαθέτει ανθεκτικά στη διάβρωση υλικά και αυτολιπαινόμενα ρουλεμάν, εξασφαλίζοντας χαμηλή προσπάθεια λειτουργίας, υψηλή αξιοπιστία και εκτεταμένη διάρκεια ζωής.

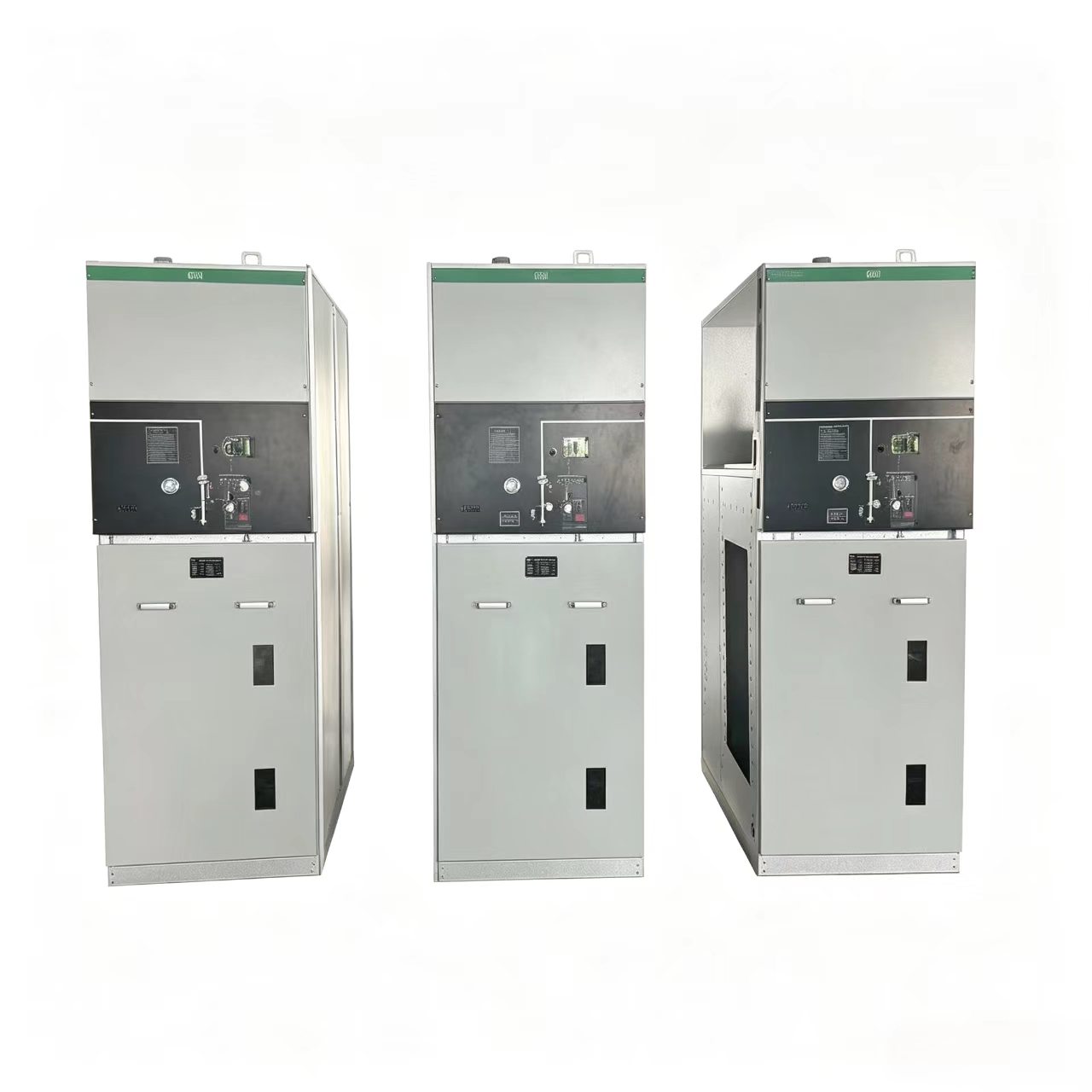

• Αρθρωτός και επεκτάσιμος σχεδιασμός – Ο ημιμονωμένος διακόπτης TaiLi Electric 24kV υιοθετεί μια σπονδυλωτή διαμόρφωση μονάδας που επιτρέπει ευέλικτο συνδυασμό και επέκταση χωρίς την ανάγκη χειρισμού αερίου κατά τη συναρμολόγηση. Ο ημιμονωμένος διακόπτης TaiLi Electric 24kV είναι διαθέσιμος τόσο σε σταθερές όσο και σε επεκτάσιμες διαμορφώσεις, καλύπτοντας διάφορες απαιτήσεις υποσταθμού για συμπαγείς λύσεις διακοπτών.
• Ολοκληρωμένη μηχανική διασύνδεση – Ο ημιμονωμένος διακόπτης TaiLi Electric 24kV διαθέτει ένα πλήρες σύστημα μηχανικής ασφάλισης πέντε προληπτικών μέτρων που αποτρέπει λειτουργικά σφάλματα και διασφαλίζει την ασφάλεια του προσωπικού.
• Smart-Ready – Ο ημιμονωμένος διακόπτης TaiLi Electric 24kV μπορεί να εξοπλιστεί με μηχανοκίνητους μηχανισμούς, μετασχηματιστές τάσης και τερματικές μονάδες αυτοματισμού διανομής για να επιτρέπουν δυνατότητες απομακρυσμένης παρακολούθησης και ελέγχου.

Τεχνικές Προδιαγραφές

Εφαρμογές

Ο ημιμονωμένος διακόπτης TaiLi Electric 24kV χρησιμοποιείται ευρέως σε πολλούς τομείς της βιομηχανίας ηλεκτρικής ενέργειας:

• Κύριες μονάδες δακτυλίου – Ως βασικό στοιχείο σε δίκτυα δακτυλίου 24 kV για αστική και αγροτική διανομή ηλεκτρικής ενέργειας.
• Δευτερεύοντες υποσταθμοί – Για συμπαγείς λύσεις ηλεκτρολογικών συστημάτων χωρίς συντήρηση σε υποσταθμούς μικρού έως μεσαίου μεγέθους.
• Βιομηχανικές Εγκαταστάσεις – Διανομή ηλεκτρικής ενέργειας σε εργοστάσια, ορυχεία και εργοστάσια παραγωγής.
• Εμπορικά κτίρια – Για εμπορικά κέντρα, νοσοκομεία, αθλητικούς χώρους και πολυώροφα κτίρια.
• Υποδομές – Αεροδρόμια, συστήματα μετρό, σιδηρόδρομοι και σήραγγες.
• Ανανεώσιμες Πηγές Ενέργειας – Αιολικά πάρκα και φωτοβολταϊκά εργοστάσια.
• Υποσταθμοί και υπόγειοι υποσταθμοί - Κατάλληλοι για εξωτερικούς χώρους ή ημιυπόγειες εγκαταστάσεις.

FAQ

Ε1: Ποιος είναι ο τυπικός ρυθμός διαρροής αερίου SF₆ αυτού του εξοπλισμού διανομής;

Α: Ο ετήσιος ρυθμός διαρροής SF6 του ημιμονωμένου εξοπλισμού διανομής TaiLi Electric 24kV είναι ≤0,1%. Η σφραγισμένη δεξαμενή συγκολλάται με ρομποτικές μηχανές συγκόλλησης για να εξασφαλίσει εξαιρετική στεγανότητα στα αέρια και ο σχεδιασμός δεν εγγυάται διαρροή για περισσότερα από 30 χρόνια.

Ε2: Τι πρέπει να κάνω εάν πέσει η πίεση SF₆ ή αν εντοπιστεί διαρροή αερίου;

A: Εάν το όργανο ελέγχου πυκνότητας SF6 υποδεικνύει χαμηλή πίεση ή ενεργοποιείται συναγερμός, σταματήστε αμέσως τη λειτουργία, εντοπίστε την πηγή διαρροής, επισκευάστε το σημείο διαρροής και ξαναγεμίστε τον πίνακα με αέριο SF6 στην καθορισμένη πίεση. Συνιστώνται τακτικές επιθεωρήσεις του μετρητή πίεσης αερίου και του ρελέ πυκνότητας.

Ε3: Αυτός ο διακόπτης απαιτεί τακτική συντήρηση;

Α: Όχι. Ο ημιμονωμένος διακόπτης TaiLi Electric 24kV έχει σχεδιαστεί ως προϊόν χωρίς συντήρηση. Η πλήρως σφραγισμένη δεξαμενή από ανοξείδωτο χάλυβα εμποδίζει την επαφή μεταξύ του μονωτικού αερίου και του εξωτερικού περιβάλλοντος, εξαλείφοντας την ανάγκη περιοδικών επιθεωρήσεων, δειγματοληψίας αερίου ή αναγέννησης καθ' όλη τη διάρκεια ζωής του προϊόντος.
