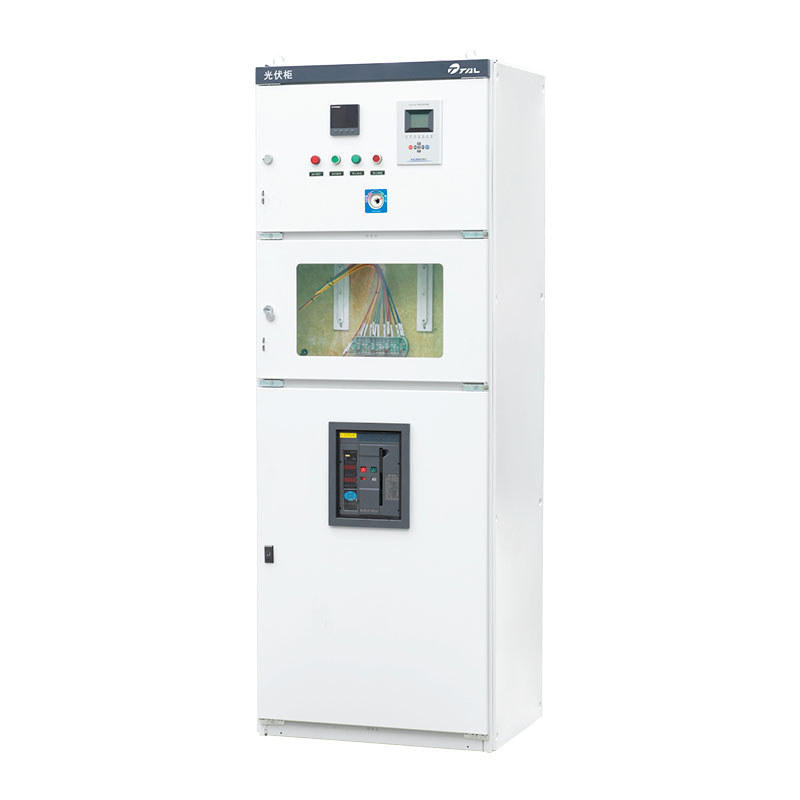

Φωτοβολταϊκό ντουλάπι χαμηλής τάσης συνδεδεμένο με το δίκτυο

Ο θάλαμος χαμηλής τάσης που είναι συνδεδεμένος στο φωτοβολταϊκό δίκτυο που παρέχεται από το εργοστάσιο Taili συλλέγει την ηλεκτρική ενέργεια που εξάγεται από τον φωτοβολταϊκό μετατροπέα και είναι υπεύθυνος για την ασφαλή μετάδοση της στα φορτία και στο ηλεκτρικό δίκτυο. Ταυτόχρονα, διαθέτει ολοκληρωμένες λειτουργίες προστασίας, παρακολούθησης και προγραμματισμού.

Κύριες λειτουργίες

Το φωτοβολταϊκό ντουλάπι χαμηλής τάσης που συνδέεται με το δίκτυο δεν είναι σε καμία περίπτωση ένα απλό «κουτί σύνδεσης». Εκτελεί το οι ακόλουθες βασικές λειτουργίες:

1. Συλλογή και διανομή ρεύματος

· Συλλογή: Συνδυάστε την έξοδο εναλλασσόμενου ρεύματος από πολλαπλούς φωτοβολταϊκούς μετατροπείς σε ένα ή περισσότερα κύρια κυκλώματα για τη βελτίωση της απόδοσης μετάδοσης.

· Διανομή: Κατανείμετε εύλογα τη συγκεντρωμένη ισχύ σε τοπικά φορτία (για τη χρήση των χρηστών) και μεταφέρετε το εναπομένουσα ισχύς στο δίκτυο.

2. Σημείο σύνδεσης δικτύου

· Αυτό είναι το νομικό σημείο οριοθέτησης μεταξύ του φωτοβολταϊκού συστήματος και του δικτύου. Οι εταιρείες δικτύου συνήθως απαιτούν μέτρηση και παρακολούθηση σε αυτό το σημείο για να διασφαλιστεί ότι το φωτοβολταϊκό σύστημα δεν έχει αρνητικές επιπτώσεις στο πλέγμα.

3. Ολοκληρωμένες λειτουργίες προστασίας

· Προστασία από υπερφόρτωση και βραχυκύκλωμα: Χρησιμοποιήστε διακόπτες κυκλώματος για να αποτρέψετε την καταστροφή του εξοπλισμού από υπερβολικό ρεύμα ή πρόκληση πυρκαγιών.

· Προστασία από αντίστροφο ρεύμα (όπως απαιτείται): Όταν η παραγωγή ενέργειας υπερβαίνει την κατανάλωση ηλεκτρικής ενέργειας του φορτίου, αποτρέψτε την τροφοδοσία του ρεύματος στον μετασχηματιστή ανώτερης στάθμης (σε ορισμένες εφαρμογές απαγορεύεται).

· Προστασία κατά των νησιωτικών φαινομένων: Αυτή είναι η βασική λειτουργία ασφάλειας του συνδεδεμένου στο δίκτυο συστήματος. Όταν το πλέγμα είναι απενεργοποιημένο, είναι απαραίτητο να αποσυνδέσετε γρήγορα το φωτοβολταϊκό σύστημα από το δίκτυο για να αποτρέψετε τα φωτοβολταϊκά ρεύματος από τη μετάδοση στις γραμμές απενεργοποίησης, θέτοντας σε κίνδυνο την ασφάλεια του προσωπικού συντήρησης του δικτύου ηλεκτρικής ενέργειας. Αν και ο ίδιος ο μετατροπέας έχει αυτή τη λειτουργία, ο πίνακας διανομής χρησιμοποιείται συνήθως ως εφεδρική προστασία.

· Πάνω/κάτω από τάση, υπερ/κάτω προστασία συχνότητας: Παρακολούθηση παραμέτρων δικτύου. Μόλις εντοπιστεί μια ανωμαλία, ενεργήστε άμεσα για την προστασία του εξοπλισμού και του δικτύου.

· Προστασία από υπερτάσεις: Αποτρέψτε κραδασμούς υπέρτασης, όπως κεραυνούς, από την καταστροφή ακριβών μετατροπέων και άλλων εξοπλισμός.

4. Παρακολούθηση και μέτρηση

· Έξυπνοι μετρητές: Εγκαταστήστε αμφίδρομους μετρητές για να μετρήσετε με ακρίβεια την ισχύ που παράγεται από τα φωτοβολταϊκά, την ισχύ τροφοδοτείται στο δίκτυο και η ισχύς αντλείται από το δίκτυο. Αυτά αποτελούν τη βάση για τη διευθέτηση των λογαριασμών ηλεκτρικής ενέργειας.

· Συσκευές παρακολούθησης: Παρακολούθηση παραμέτρων όπως τάση, ρεύμα, ισχύς, παραγωγή ενέργειας, συντελεστής ισχύος σε πραγματικό χρόνος μέσω μετασχηματιστών ρεύματος/τάσης, μετρητών ισχύος κ.λπ.

5. Εναλλαγή και έλεγχος

· Παρέχετε διακόπτες αποσύνδεσης, επαφές κ.λπ., για να διευκολύνετε τη χειροκίνητη ή αυτόματη σύνδεση και αποσύνδεση λειτουργίες, διευκολύνοντας τη συντήρηση και την επισκευή του εξοπλισμού.

Δώστε τις παρακάτω πληροφορίες και θα είμαστε σε θέση να προσφέρουμε καλύτερες υπηρεσίες.

Προκειμένου να διευκολυνθεί η καλύτερη επικοινωνία και η ακριβής παραγγελία, παρακαλούμε δώστε μας το μονογραμμικό διάγραμμα του το φωτοβολταϊκό σας σύστημα.
